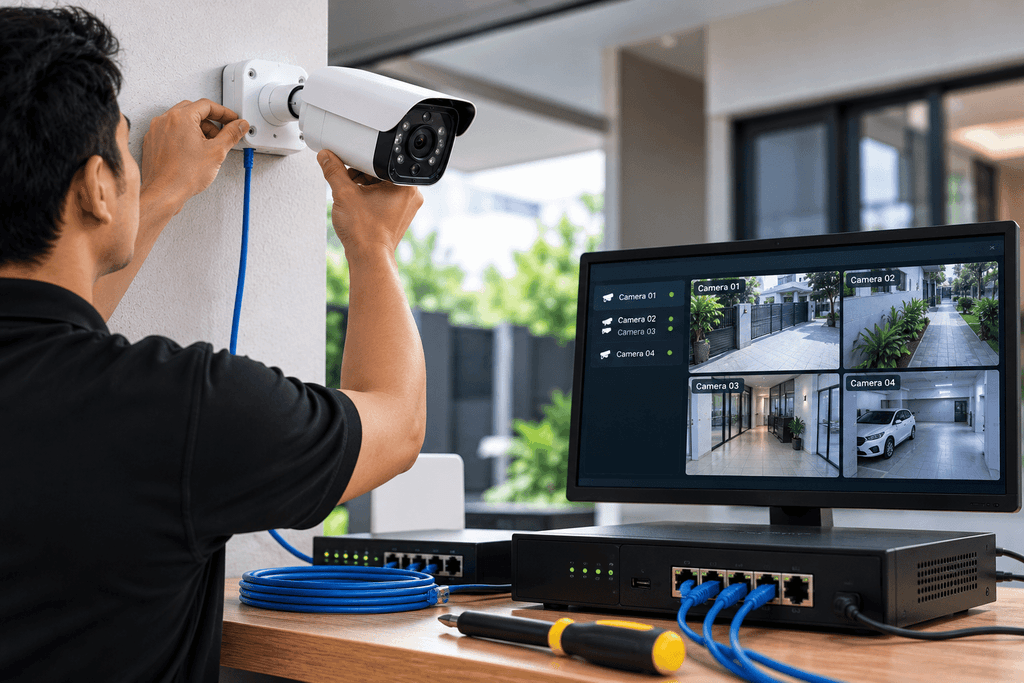

Begini Cara Instalasi IP CCTV dan Menghubungkannya ke NVR – Instalasi IP CCTV tidak berhenti setelah kamera terpasang di dinding. Kamera juga harus terhubung ke jaringan dan NVR (Network Video Recorder) agar sistem dapat menerima serta merekam video.
Prosesnya memang berbeda dengan CCTV analog. IP CCTV menggunakan jaringan untuk mengirim data video, sehingga pemasangan kabel, koneksi jaringan, dan pengaturan perangkat perlu diperhatikan sejak awal. Berikut langkah yang bisa Anda ikuti.
1. Tentukan Posisi Kamera
Tentukan terlebih dahulu area yang ingin dipantau. Perhatikan pintu masuk, halaman, garasi, kasir, gudang, atau area lain yang membutuhkan pengawasan.
Setelah menentukan titik kamera, cek kembali sudut pandangnya. Pastikan tidak ada tembok, tiang, pohon, atau benda lain yang menghalangi objek penting. Langkah ini sebaiknya dilakukan sebelum menarik kabel agar jalur instalasi tidak perlu diubah setelah kamera terpasang.
2. Siapkan Perangkat yang Dibutuhkan
Sistem IP CCTV membutuhkan beberapa perangkat utama. Konfigurasinya bisa berbeda tergantung jenis kamera dan NVR yang digunakan.
Umumnya, perangkat terdiri dari:
- IP camera
- NVR
- HDD untuk penyimpanan rekaman
- Kabel jaringan seperti Cat5e atau Cat6
- Switch atau PoE switch jika diperlukan
- Router
- Monitor untuk konfigurasi dan pemantauan
- Konektor serta perlengkapan instalasi
Jika menggunakan PoE NVR, beberapa kamera dapat memperoleh koneksi data sekaligus daya melalui kabel jaringan yang terhubung langsung ke port PoE pada NVR.
3. Pasang Kabel Jaringan ke Kamera
Tarik kabel jaringan dari titik kamera menuju NVR, PoE switch, atau switch jaringan sesuai rancangan sistem. Pastikan jalur kabel aman dari air, panas berlebihan, dan risiko tertarik atau terjepit.
Baca Juga : Butuh instalasi IP CCTV dan NVR? Cek layanan instalasi CCTV
Untuk instalasi outdoor, berikan perlindungan tambahan pada bagian kabel dan konektor yang berada di area terbuka. Jangan lupa memberi label pada kedua ujung kabel. Cara sederhana ini akan sangat membantu ketika Anda harus melakukan konfigurasi beberapa kamera sekaligus.
4. Hubungkan Kamera ke Jaringan
Setelah kabel terpasang, hubungkan IP camera ke jaringan. Pada sistem dengan PoE, kamera bisa terhubung ke PoE switch atau port PoE NVR. Sementara itu, kamera yang menggunakan sumber daya terpisah tetap membutuhkan koneksi jaringan untuk mengirim data video.
Pastikan indikator pada kamera atau perangkat jaringan menunjukkan koneksi berjalan. Jika kamera tidak mendapatkan daya atau koneksi jaringan, NVR tentu tidak dapat menerima videonya.
5. Hubungkan NVR ke Jaringan
Selanjutnya, sambungkan NVR sesuai konfigurasi jaringan yang digunakan. Jika Anda ingin mengakses sistem melalui jaringan lokal atau internet, NVR perlu terhubung ke router. Pastikan perangkat mendapatkan pengaturan jaringan yang sesuai, seperti IP address dan gateway.
Untuk sistem yang menggunakan PoE NVR, perhatikan perbedaan antara port PoE kamera dan port jaringan NVR. Ikuti rancangan koneksi sesuai model perangkat karena setiap NVR bisa memiliki konfigurasi yang berbeda.
6. Tambahkan IP Camera ke NVR
Setelah kamera dan NVR terhubung, buka menu pengaturan kamera pada NVR.
Pasang CCTV rapi, aman, dan bergaransi
Survei lokasi gratis dan instalasi cepat oleh teknisi berpengalaman. Posisi kamera diatur agar tidak ada titik buta.
NVR biasanya akan menampilkan kamera yang terdeteksi dalam jaringan. Jika kamera belum muncul, Anda mungkin perlu menambahkannya secara manual menggunakan informasi seperti:
- IP address
- Username
- Password
- Protocol atau metode koneksi yang didukung
Pada beberapa perangkat, kamera dari brand yang sama dapat terdeteksi secara otomatis. Namun, jangan menganggap semua IP camera akan langsung muncul di NVR. Kompatibilitas kamera dan NVR tetap perlu diperiksa, terutama jika Anda menggunakan perangkat dari brand yang berbeda.
7. Atur IP Address Jika Diperlukan
IP address membantu perangkat saling berkomunikasi dalam jaringan. Jika kamera menggunakan IP address yang tidak sesuai dengan jaringan NVR, perangkat mungkin tidak dapat saling terhubung. Karena itu, periksa alamat IP kamera, NVR, dan perangkat jaringan yang digunakan.
Hindari mengganti IP address secara asal. Catat konfigurasi sebelum melakukan perubahan agar Anda bisa mengembalikannya jika terjadi masalah.
8. Pastikan Kamera Tampil di NVR
Setelah konfigurasi selesai, buka tampilan live view pada NVR. Periksa setiap kamera satu per satu. Pastikan gambar muncul, posisi kamera sesuai, dan tidak ada masalah seperti gambar putus-putus atau kamera sering offline.
Lakukan pengecekan pada siang dan malam hari jika kamera digunakan di luar ruangan. Dengan begitu, Anda bisa melihat apakah sudut kamera, pencahayaan, dan Night Vision sudah sesuai kebutuhan.
9. Tes Recording dan Playback
Kamera yang sudah tampil belum tentu sudah merekam dengan benar. Pastikan HDD sudah terpasang dan NVR menjalankan recording sesuai jadwal. Setelah beberapa saat, buka menu Playback untuk memastikan rekaman benar-benar tersimpan.
Baca Juga : Playback CCTV Tidak Bisa Diputar? Cek Setting Bagian Ini!
Tes juga beberapa channel secara bergantian. Langkah ini membantu memastikan tidak ada kamera yang tampil normal tetapi ternyata belum masuk ke sistem recording.
IP CCTV Tidak Terhubung ke NVR? Cek Bagian Ini
Jika kamera tidak muncul di NVR, jangan langsung mengganti kameranya.
Periksa secara bertahap:
- Pastikan kamera mendapatkan daya.
- Cek kabel dan konektor jaringan.
- Periksa status koneksi pada switch atau port NVR.
- Pastikan IP address berada pada konfigurasi jaringan yang sesuai.
- Cek username dan password kamera.
- Pastikan NVR mendukung kamera yang digunakan.
- Periksa protocol atau metode integrasi jika menggunakan perangkat berbeda brand.
Dengan cara tersebut, Anda bisa mempersempit sumber masalah sebelum melakukan perubahan konfigurasi lainnya.
Instalasi IP CCTV Perlu Perencanaan
IP CCTV memang menawarkan fleksibilitas dalam sistem jaringan, tetapi instalasinya membutuhkan perencanaan yang tepat. Posisi kamera, jalur kabel, PoE, IP address, NVR, hingga kapasitas penyimpanan perlu diperhitungkan sejak awal.
Jika sistem menggunakan banyak kamera atau menggabungkan perangkat dari beberapa brand, PATEKNO dapat membantu merencanakan dan memasang sistem IP CCTV sesuai kebutuhan lokasi. Dengan konfigurasi yang tepat, kamera tidak hanya berhasil ter
Siapkan IP Camera, NVR yang kompatibel, kabel LAN, switch atau PoE switch jika diperlukan, HDD untuk penyimpanan, serta router atau jaringan lokal sesuai kebutuhan. Pastikan seluruh perangkat mendukung resolusi dan jumlah kamera yang akan digunakan.
Buka menu pengaturan kamera pada NVR, kemudian cari perangkat yang tersedia di jaringan. Pilih kamera yang sesuai dan masukkan kredensial jika diminta. Jika kamera tidak ditemukan, periksa koneksi kabel, alamat IP, serta konfigurasi jaringan.
Pastikan seluruh kamera menampilkan gambar, status koneksi normal, waktu perangkat sesuai, dan rekaman tersimpan dengan baik. Selain itu, uji playback, periksa kapasitas HDD, serta pastikan akses melalui aplikasi sudah dikonfigurasi jika dibutuhkan.
