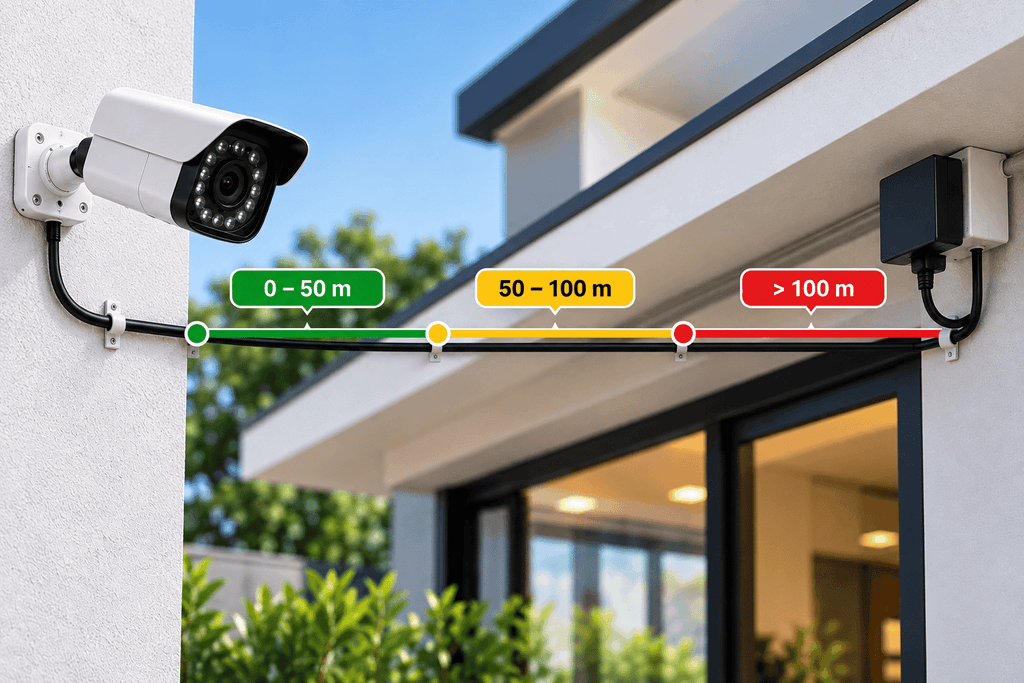

Berapa Jarak Aman Kabel Power CCTV? Ini Cara Menentukannya – Jarak kabel power ikut menentukan apakah kamera CCTV bisa bekerja dengan stabil. Semakin jauh posisi kamera dari sumber listrik, semakin besar kemungkinan terjadi penurunan tegangan pada kabel.
Akibatnya, kamera bisa mengalami masalah seperti gambar tidak stabil, infrared tidak bekerja optimal, atau kamera mati ketika beban meningkat. Lalu, berapa jarak aman kabel power CCTV? Jawabannya tidak bisa ditentukan hanya dari panjang kabel. Jenis kabel, tegangan, arus kamera, dan ukuran kabel juga ikut berpengaruh.
Kenapa Panjang Kabel Bisa Berpengaruh?
Kabel memiliki hambatan listrik. Ketika arus melewati kabel yang semakin panjang, hambatan total juga meningkat. Kondisi tersebut dapat menyebabkan voltage drop, yaitu tegangan yang diterima kamera lebih rendah daripada tegangan dari power supply.
Sebagai contoh, power supply menghasilkan tegangan 12V. Kamera yang berada cukup jauh dari power supply mungkin tidak menerima tegangan sebesar itu ketika kabel memiliki hambatan yang cukup tinggi. Semakin besar kebutuhan daya kamera, semakin penting Anda memperhitungkan kondisi ini.
Tidak Ada Satu Angka Jarak yang Berlaku untuk Semua CCTV
Hindari anggapan bahwa kabel power CCTV pasti aman sampai jarak tertentu, misalnya 20 atau 30 meter. Setiap instalasi bisa memiliki hasil berbeda karena beberapa faktor:
- Tegangan power supply
- Arus yang dibutuhkan kamera
- Panjang kabel
- Ukuran penampang kabel
- Jenis dan kualitas kabel
- Jumlah kamera pada satu sumber power
- Beban tambahan seperti infrared
Baca Juga : Butuh bantuan menentukan jalur kabel CCTV? Lihat layanan instalasi CCTV
Karena itu, jarak aman harus dihitung berdasarkan kebutuhan sistem, bukan hanya berdasarkan panjang kabel.
Ukuran Kabel Ikut Menentukan
Kabel yang lebih panjang biasanya membutuhkan perhatian lebih terhadap ukuran konduktornya. Jika Anda menggunakan kabel dengan konduktor yang terlalu kecil untuk kebutuhan arus dan jaraknya, voltage drop bisa menjadi lebih besar.
Sebaliknya, penggunaan konduktor yang lebih besar dapat membantu mengurangi hambatan kabel. Karena itu, jangan hanya bertanya “berapa meter kabel yang dibutuhkan?”. Saat merencanakan instalasi, perhatikan juga ukuran kabel dan daya kamera.
Beban Kamera Juga Perlu Diperhitungkan
Kamera CCTV tidak selalu menggunakan daya yang sama sepanjang waktu. Pada kondisi tertentu, kamera dapat membutuhkan daya lebih besar. Contohnya ketika infrared aktif pada malam hari atau ketika kamera memiliki fitur tambahan yang membutuhkan daya lebih tinggi.
Pasang CCTV rapi, aman, dan bergaransi
Survei lokasi gratis dan instalasi cepat oleh teknisi berpengalaman. Posisi kamera diatur agar tidak ada titik buta.
Kondisi ini membuat kamera yang terlihat normal pada siang hari bisa mengalami masalah ketika malam tiba. Jika kamera sering mati, restart, atau infrared tidak bekerja dengan baik pada malam hari, jalur power dan voltage drop perlu diperiksa.
Bagaimana Cara Menentukan Jarak yang Aman?
Anda bisa mulai dengan melihat spesifikasi kamera dan power supply.
- Pertama, cek kebutuhan tegangan dan arus kamera. Pastikan power supply menyediakan tegangan serta kapasitas arus yang sesuai.
- Kedua, ukur jarak sebenarnya dari power supply ke kamera. Jangan hanya menghitung jarak lurus. Ikuti jalur kabel yang akan digunakan karena jalur pemasangan bisa lebih panjang.
- Ketiga, perhatikan ukuran kabel. Semakin jauh jalurnya, pemilihan ukuran konduktor menjadi semakin penting.
- Keempat, ukur tegangan di sisi kamera jika instalasi sudah terpasang. Pengukuran ini bisa membantu mengetahui apakah tegangan yang sampai ke kamera masih sesuai kebutuhan.
Bagaimana Jika Kamera Dipasang Sangat Jauh?
Untuk instalasi dengan jarak yang cukup jauh, jangan langsung memperpanjang kabel power tanpa menghitung kebutuhannya. Anda bisa mempertimbangkan beberapa solusi, seperti menggunakan kabel dengan ukuran konduktor yang sesuai, menempatkan power supply lebih dekat dengan kamera, atau menggunakan metode distribusi daya yang memang dirancang untuk jarak tersebut.
Baca Juga : Mau Pasang CCTV di Area Luas? Ini yang Perlu Dipertimbangkan!
Pada sistem tertentu, PoE juga dapat menjadi pilihan karena kamera menerima data dan daya melalui kabel jaringan. Namun, PoE memiliki batas jarak dan kebutuhan perangkat yang juga perlu diperhitungkan. Jadi, metode yang paling tepat tetap bergantung pada desain instalasinya.
Jangan Tunggu Kamera Bermasalah
Perhitungan kabel power sebaiknya dilakukan sejak tahap perencanaan. Jangan menunggu kamera sering restart atau mati pada malam hari baru memeriksa jalur listriknya. Jika Anda memasang beberapa kamera dengan jarak berbeda-beda, setiap jalur juga perlu diperhitungkan berdasarkan kebutuhan masing-masing kamera.
PATEKNO dapat membantu merencanakan kebutuhan instalasi CCTV, termasuk pemilihan power supply, jalur kabel, dan perangkat pendukung sesuai kondisi lokasi. Dengan perencanaan yang tepat, kamera dapat bekerja lebih stabil dan Anda tidak perlu mengandalkan perkiraan jarak semata.
Jarak maksimal kabel power CCTV bergantung pada tegangan, kebutuhan arus kamera, ukuran kabel, dan kualitas penghantar. Kabel yang terlalu panjang dapat menyebabkan penurunan tegangan sehingga kamera tidak mendapatkan daya yang cukup. Karena itu, tentukan jarak berdasarkan spesifikasi kamera dan perhitungan kebutuhan daya.
Bisa. Jika penurunan tegangan terlalu besar, kamera dapat mengalami restart, mati, atau bekerja tidak stabil. Gejala ini juga bisa muncul ketika inframerah aktif pada malam hari karena kebutuhan daya kamera dapat meningkat pada model tertentu.
Teknisi CCTV dapat membantu menghitung kebutuhan daya, memilih ukuran kabel, dan menentukan jarak pemasangan yang sesuai. PATEKNO juga dapat membantu mempertimbangkan kebutuhan perangkat serta komponen pendukung agar instalasi CCTV bekerja dengan stabil.
